    当前位置 ： 首页 > 产品中心 > 焊接滚轮架

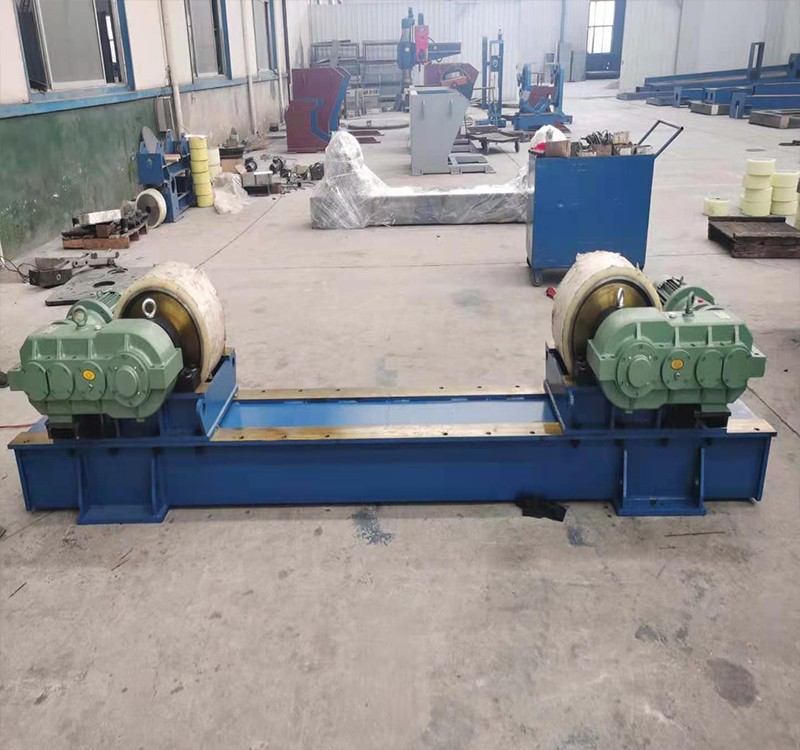

    行走滚轮架

    优势特点：通过丝杆调节滚轮中心距，双边驱动， 变频调节，精度高，扭矩大， 具有工艺先进、质量可靠、操作简单等优点。

    适用范围：主要用于锅炉压力容器制造厂的使用，是适用于焊接金属圆筒，特别适用于锅炉压力容器制造的专用设备。

    产品简介：

    行走滚轮架采用螺钉分档移动滚轮，调节滚轮中心距，以适应工件直径的变化。进口变频器无级调速，调整范围宽，精度高，启动力矩大；手控盒操作简单、可靠，具有多种自保护功能，并可在电器箱留人联动接口，可与焊接操作机等焊接设备的控制系统相连，实现联动集控控制。

    分享到 ：

    • 邮箱 : jnhfsk@126.com

    • 手机: 18653180816

    产品介绍

    行走式焊接滚轮架主要由主动滚轮架、被动滚轮架、电控系统、行走机构等组成，可分为电动行走和手动行走。

    主动滚轮架上安装有二套驱动装置，驱动装置主要由驱动电机、减速器等组成，用于驱动滚轮旋转。底部装有行走机构，由两个电机同步驱动行走轮，可使滚轮架在导轨上行走。

    电控系统主要由电控箱及手控盒组成。

    电控箱由变频调速系统等组成，主要用于控制电机通断以实现工艺要求的机械动作，并对滚轮电机进行控制和保护。主要低压电器元件采用知名品牌产品，性能安全可靠。

    变频调速系统采用施耐德低噪声、高性能、多功能变频器，具有宽范围、恒转矩调速特性，调速平稳，无转矩脉动等特性，其控制信号采用模拟量控制，整体稳定性高，抗干扰能力强。

    电控系统中配有手控盒，控制电缆超软多线电缆，确保使用可靠。手控盒采用防撞式设计，并设有悬挂装置。各控制按钮(旋钮)均有英文标识。

    电控箱与主动滚轮架安装一体，从而方便设备的搬运。

    行走滚轮架

    设备参数

    规格

    型号

    载重(T)

    适应工件

    范围(mm)

    滚轮直径和宽度

    滚轮线

    速度(m/h)

    电机

    功率(kw)

    间距可调

    方式

    调速

    方式

    橡胶轮

    (mm)

    金属轮

    (mm)

    KT-2

    2

    φ200-1800

    φ200×80

    2×φ190×16

    6-60

    2×0.18


    变

    频

    无

    级

    调

    速

    或

    直

    流

    无

    级

    调

    速

    KT-5

    5

    φ250-2300

    φ250×100

    2×φ240×20

    6-60

    2×0.37

    KT-10

    10

    φ300-2800

    φ300×120

    2×φ290×25

    6-60

    2×0.55

    KT-20

    20

    φ500-3500

    φ350×120

    2×φ340×35

    6-60

    2×1.1

    KT-40

    40

    φ600-4200

    φ400×120

    2×φ390×45

    6-60

    2×1.5

    KT-60

    60

    φ750-4800

    φ450×120

    2×φ440×60

    6-60

    2×2.2

    螺钉分档

    可调

    KT-80

    80

    φ850-5000

    φ500×120

    2×φ490×100

    6-60

    2×3

    KT-100

    100

    φ1000-5500

    φ500×120

    2×φ490×100

    6-60

    2×4

    KT-160

    160

    φ1100-6000

    -

    φ620×220

    6-60

    2×4

    KT-200

    200

    φ1100-6500

    -

    φ700×260

    6-60

    2×4

    KT-250

    250

    φ1200-7000

    -

    φ700×260

    6-60

    2×5.5

    KT-300

    300

    φ1200-7000

    -

    φ700×300

    6-60

    2×7.5

    KT-400

    400

    φ1300-7500

    -

    φ800×320

    6-60

    2×7.5

    KT-500

    500

    φ1300-8000

    -

    φ800×320

    6-60

    2×11

    KT-650

    650

    φ1400-8500

    -

    φ900×400

    6-60

    2×11

    产品配置

    行走滚轮架是一种焊接辅助设备，常用于圆行走滚轮架

    筒类工件内外环缝和内外纵缝的焊接。包括底座、主动滚轮、从动滚轮、支架、传动装置，动力装置驱动等组成

    售后服务

    1》G22恒峰数控对我公司客户承诺：主机保修一年，可提供上门服务，设备首次上门可免费培训，保修服务按定作方通知24小时内行动，定作方协助承揽方进行；

    2》终身提供维修服务和备品备件供应，保修期内费用全免（人为因素和不可抗因素除外），保修期后酌情收取成本费；

    3》承揽方向定作方提供以下技术资料（使用说明书、合格证、电气原理图、图等）可为海外设备提供派遣工程师维护的服务

    4》出厂前会对设备进行严格工厂检测，并提供完整的设备手册

    5》出厂提供设备必需部件，备件。
