优势特点：解决引割点过烧留痕的质量问题。有效避免机床上下抖动，提高切割质量，有效解决拐角过烧和圆弧切割面倾斜问题
适用范围：该机广泛运用于建筑、化工、造船、机械工程、冶金、电力等行业的管道结构件的切割加工。
产品简介：相贯线切割机是一种可自动完成对金属圆管、方管或异型管的相贯线端头、相贯线孔类、管道弯头（虾米节）进行切割加工的设备。与该设备配套使用的相贯线切割机辅助设计编程软件也是非常重要的核心配件。
邮箱 : jnhfsk@126.com
手机: 18653180816产品介绍

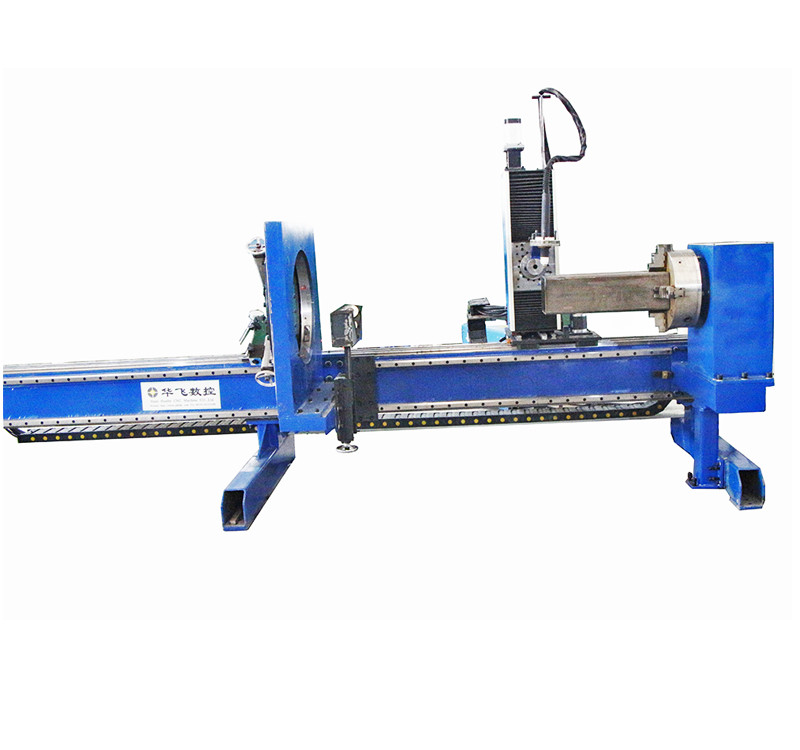

数控方管相贯线切割机采用卧式结构，机身为铸铁构造。是一种对方管矩形管端部结合处作自动计算和切割的设备，可以通过中心调整，切割槽钢，角铁，椭圆管等等材料。方管数控相贯线切割机突破了以前异型管材无法实现自动化批量切割工业时代，能够提高工作效率5-6倍，是管材型材生产制造企业改变生产工艺，降低生产成本提高的生产量的必选设备。该设备能广泛应用于机械、石化、建筑、造船桥梁铁塔和冶金压力容器等行业的管道结构件的切割加工。
设备参数
编号 | 项目 | 参数 |
1 | 方管切割管径 | 80~ 400mm |
2 | 切割方式 | 火焰/等离子 |
3 | 火焰切割管壁厚度 | 垂直切割6~60mm坡口切割6-40mm |
4 | 等离子切割管壁厚度 | 垂直切割1 ~25mm坡口切割6-18mm |
5 | 有效切割工件长度 | 12000mm |
6 | 要求工件椭圆度 | ≤1% |
7 | 切割速度 | 10~ 200m/min |
8 | 移动速度 | 10~ 6000 mm/min |
9 | 割炬轴向摆动角度 | a=士65° |
10 | 割炬径向摆动角度 | β=士65° |
11 | 周围可接受温度 | -20C -50C |
12 | 频率 | 5012 /6012 |
13 | 切割精度执行标准 | 按国际标准IS09013-2002及IS08206-1991 |
14 | 卡盘性质 | 手动3爪联动自定心 |
15 | 手动卡盘加紧装置 | 1套 |
16 | 切割长度精度 | 土1.5mm |
17 | 机器颜色 | 企业色 |
18 | 待割管重量 | 5000Kg |
标准配置
序号 | 关键部件名称 | 单位 | 数量 |
1 | 控制系统 | 台 | 1 |
2 | 机臂系统 | 台 | 1 |
3 | 驱动装置 | 套 | 3/5 |
4 | 装夹装置 | 套 | 1 |
5 | 支撑装置 | 套 | 3 |
6 | 导轨 | 套 | 1 |
7 | 气路系统 | 套 | 1 |
8 | 控制柜 | 台 | 1 |
9 | 操作台 | 台 | 1 |
售后服务
1》G22恒峰数控对我公司客户承诺：主机保修一年，可提供上门服务，设备首次上门可免费培训，保修服务按定作方通知24小时内行动，定作方协助承揽方进行；
2》终身提供维修服务和备品备件供应，保修期内费用全免（人为因素和不可抗因素除外），保修期后酌情收取成本费；
3》承揽方向定作方提供以下技术资料（使用说明书、合格证、电气原理图、图等）可为海外设备提供派遣工程师维护的服务
4》出厂前会对设备进行严格工厂检测，并提供完整的设备手册
5》出厂提供设备必需部件，备件。
G22恒峰数控服务热线：18653180816
重点产品分类
在线报价
电话 : 18653180816
产品详情
产品详情

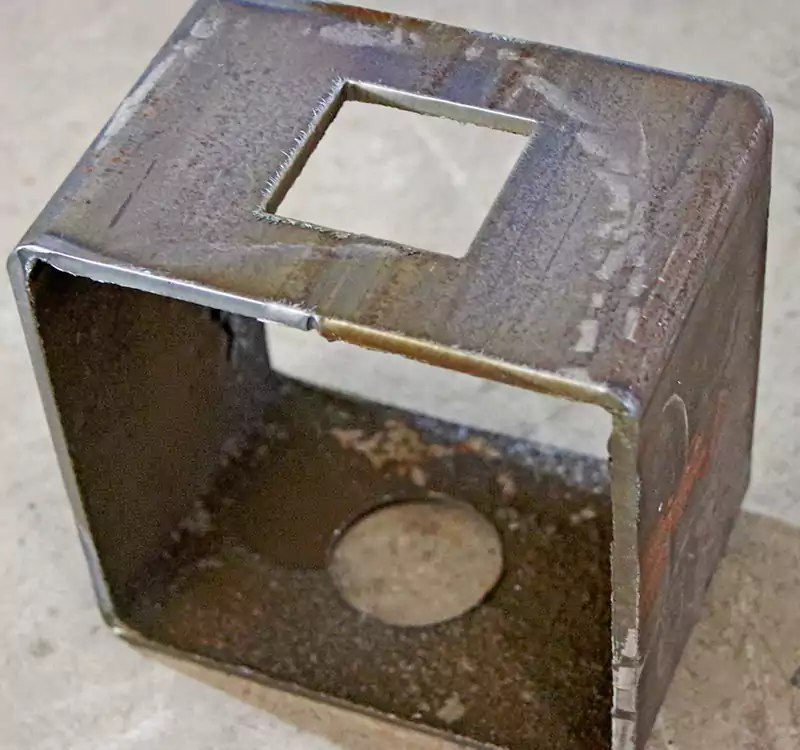

样品展示
