优势特点：切割精度高，显示界面直观简洁化，高度跟踪轨迹自动演示，多种切割程序记忆，定角度和变角度坡口面切割等特点
适用范围：该机广泛运用于建筑、化工、造船、机械工程、冶金、电力等行业的管道结构件的切割加工。
产品简介：数控相贯线切割机能十分方便的切割加工此类工件，无需操作者计算、编程，只需输入管道相贯系统的管子半径、相交角度等参数，机器就能自动切割出管子的相贯线、相贯线孔以及焊接坡口。
邮箱 : jnhfsk@126.com
手机: 18653180816产品介绍

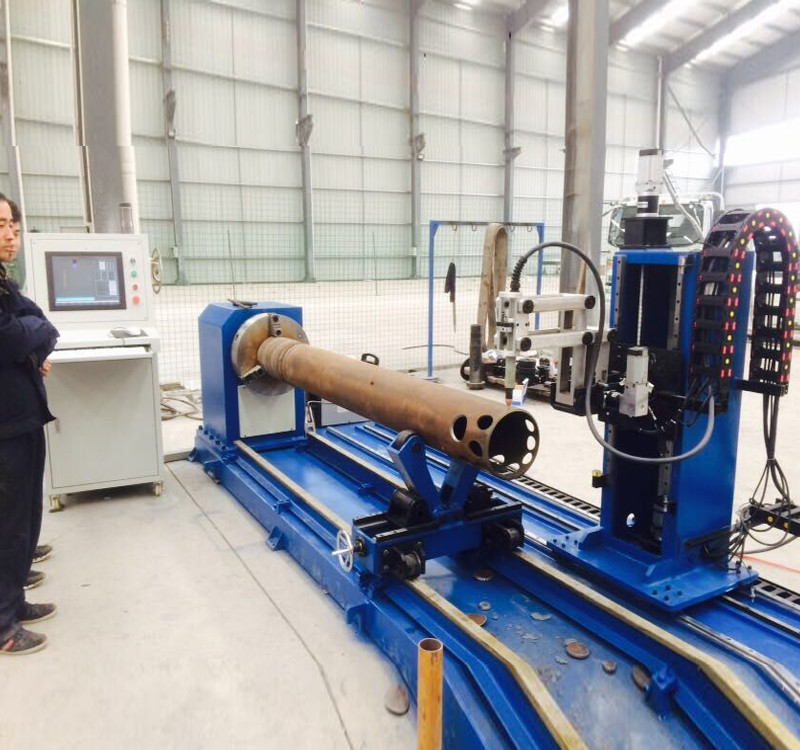

数控管子相贯线切割机采用数字化控制，设备控制轴数有二至六轴等不同机型。每种机型在切割如工时实现控制轴联运，具有切割各种相贯线、相贯孔功能；定角坡口、变角坡口切割功能；管子不圆度和偏心补偿功能。
最大坡口角：纵横向均为±60°(火焰)
切割速度自动无级调速；
连续切割设定；
管子椭圆度误差跟踪调整；
正交母管骑座式开孔切割；
正交母管插入式开孔切割；
斜交母管管面开孔切割；
斜交母管管面偏心开孔切割；
定角坡口设定；
管端垂直和斜面切割；
正交和斜交支管管端切割；
正交和斜交偏心母管切割；
正交和斜交偏心支管切割；
母管管面矩形切割；
母管槽形中心、偏心切割；
园管焊接弯头、“虾米节”斜截面切割；
多支管相交母管管面开孔切割；
多支管相交支管管端切割；
海洋工程管管子两端斜交切割；
设备参数
产品型号（型号需要跟技术确认） | QGVI-500 | QGVI-B500 | |
数控控制轴数 | 三轴两联动 | 五轴四联动 | |
主轴旋转（轴代号Y） | 自由回转 | ||
割炬左右移动（轴代号X） | 可选（根据管子长度） | ||
割炬上下移动（轴代号Z） | ≤210mm | ≤300mm | |
割炬左右摆动（轴代号B） | / | ±60° | |
割炬前后摆动（轴代号C） | / | ±60° | |
切割直径 | 50-500mm | ||
切割管子长度 | 500-12000mm | ||
切割管子厚度 | 火焰 | 6-50mm | |
等离子 | 根据所选配的等离子电源 | ||
切割速度 | 50-2500mm/min | ||
移动速度 | 6000mm/min | ||
运动精度 | ±0.2 | ||
标准配置：
序号 | 关键部件名称 | 单位 | 数量 |
1 | 控制系统 | 台 | 1 |
2 | 机臂系统 | 台 | 1 |
3 | 驱动装置 | 套 | 3/5 |
4 | 装夹装置 | 套 | 1 |
5 | 支撑装置 | 套 | 3 |
6 | 导轨 | 套 | 1 |
7 | 气路系统 | 套 | 1 |
8 | 控制柜 | 台 | 1 |
9 | 操作台 | 台 | 1 |
售后服务
1》G22恒峰数控对我公司客户承诺：主机保修一年，可提供上门服务，设备首次上门可免费培训，保修服务按定作方通知24小时内行动，定作方协助承揽方进行；
2》终身提供维修服务和备品备件供应，保修期内费用全免（人为因素和不可抗因素除外），保修期后酌情收取成本费；
3》承揽方向定作方提供以下技术资料（使用说明书、合格证、电气原理图、图等）可为海外设备提供派遣工程师维护的服务
4》出厂前会对设备进行严格工厂检测，并提供完整的设备手册
5》出厂提供设备必需部件，备件。
